偉昌連接器FFC排線工廠規格定制：

定制長度——15mm~MAX

可完成PIN位——2~120pin；

間距——0.5間距、0.8間距、1.0間距、1.25間距；

導體類型/規格——裸銅,鍍錫,鍍鎳,鍍金,鍍銀,三元合金；0.035*0.030、0.035*0.65、0.05*0.5、0.05*0.065、0.1*0.65、0.1*0.8；

金手指長度——2~10mm(4/4)；金手指鍍錫部分可滿足過鹽霧8小時要求

補強板長度——3~20mm(8/8)；

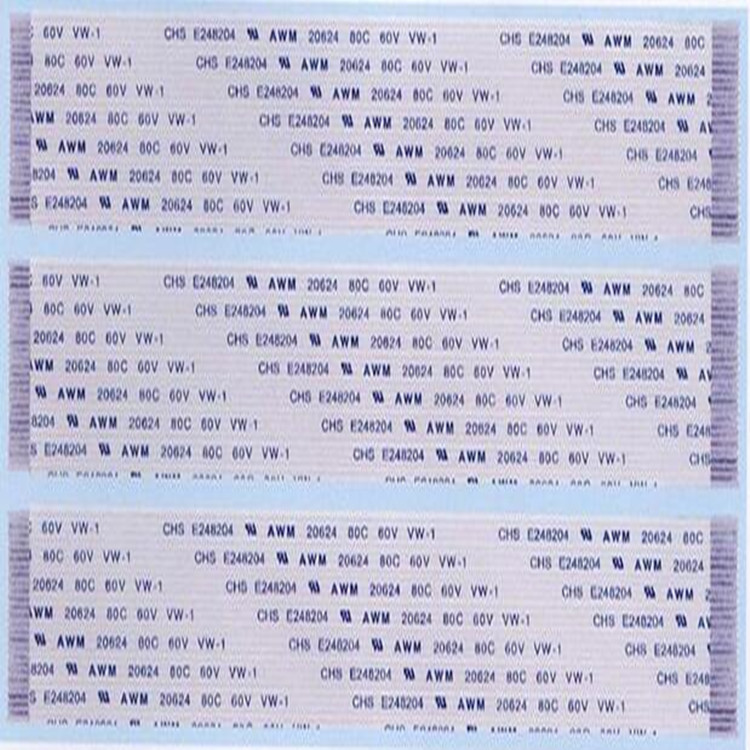

PET膠膜規格——額定電壓和溫度60V 80℃ AWM 20624 80C 60V VW-1；額定電壓和溫度60V 105℃ AWM 20624 105C 60V VW-1

主要屏蔽方式：

導電膠布,醋酸膠布,鋁箔,銀漿,銅箔,磁環磁鐵,一體復合材料等；定制OEM100歐姆FFC排線用錫箔材,吸波材可以減少阻抗，解決電磁屏蔽(EMI)滿足客人要求;也可定制OEM85歐姆FFC軟排線；

FPC-FFC主要應用：

數碼噴繪、液晶顯示、汽車電子、安防系列、TV系列、LVDS系列、游戲主機、扁平柔性印刷電纜、平板電腦、可穿戴設備、相機、噴墨、激光和 3D 打印機、復印機、個人計算機、移動電話和智能手機、GPS 設備、機頂盒、磁盤驅動器、醫療設備。

常規描述：

FFC軟排線,FFC柔性軟排線,FFC柔性扁平電纜,FFC柔性扁平電纜生產,東莞FFC排線,FFC排線廠家,FFC排線定制,FFC排線定制供應商,FFC排線定制生產；

FFC柔性扁平線纜型號(TYPE)圖:

A型：兩端連接且補強板粘貼在絕緣膠紙上；

B型：補強板交叉直接粘貼在絕緣膠紙上；

C型：兩端補強板直接粘貼在導體上；

D型：兩端補強板交叉直接粘貼在導體上；

E型：一端補強板貼在絕緣膠紙上，另一端直接焊錫；

F型：兩端補強板直接貼在絕緣膠紙上，內部一半剝離；

G型：兩端直接焊錫。

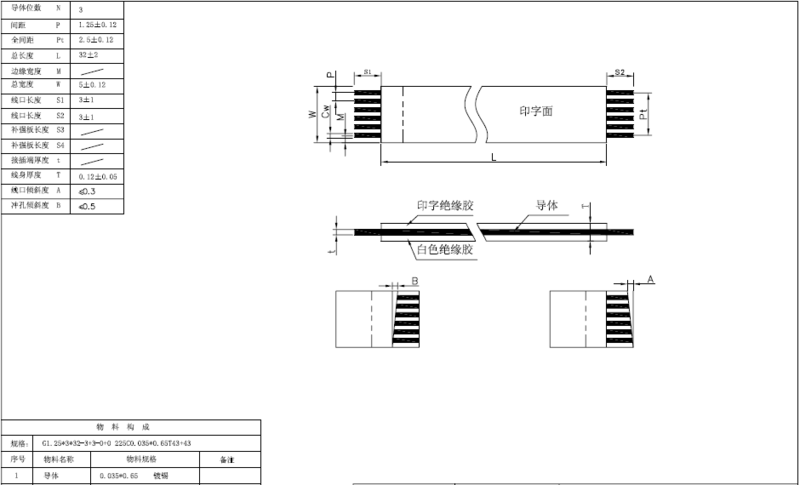

產品圖紙：
